Réalité augmentée : de la 2D à la 3D !

Grand sujet du moment dans le bâtiment : le BIM et la réalité augmentée

la transition numérique et surtout le BIM (Building Information Modeling), ainsi que la réalité augmentée !
Alors y a les pros et les antis, une chose est sure, le sujet va vite être incontournable !
Comme dans beaucoup de grands changements, certains ne se sentent pas concernés même si, il est vrai, on ne parle pas forcément d’eux et on leur fait croire, à tort, qu’ils ne sont pas touchés. Vous l’aurez deviné, je parle là des artisans et petites entreprises du bâtiment !

Ne vous posez plus la question… vous êtes touché par la transition numérique.

Je parle bien de transition numérique qu’il ne faut pas confondre avec modélisation 3D, maquette numérique ou BIM qui sont des choses différentes bien que faisant partie de cette transition ( j’y reviendrai dans un prochain billet !).

Quelques applications sont intéressantes à utiliser sur le terrain:

Je vous en présente deux

La première c’est RoomScanPro ou comment prendre des côtes en réalité augmentée

ou plus exactement, comment faire du relevé facilement avec son iPhone ( oui bien sur !… ça marche aussi avec un smartphone sous androïde !)

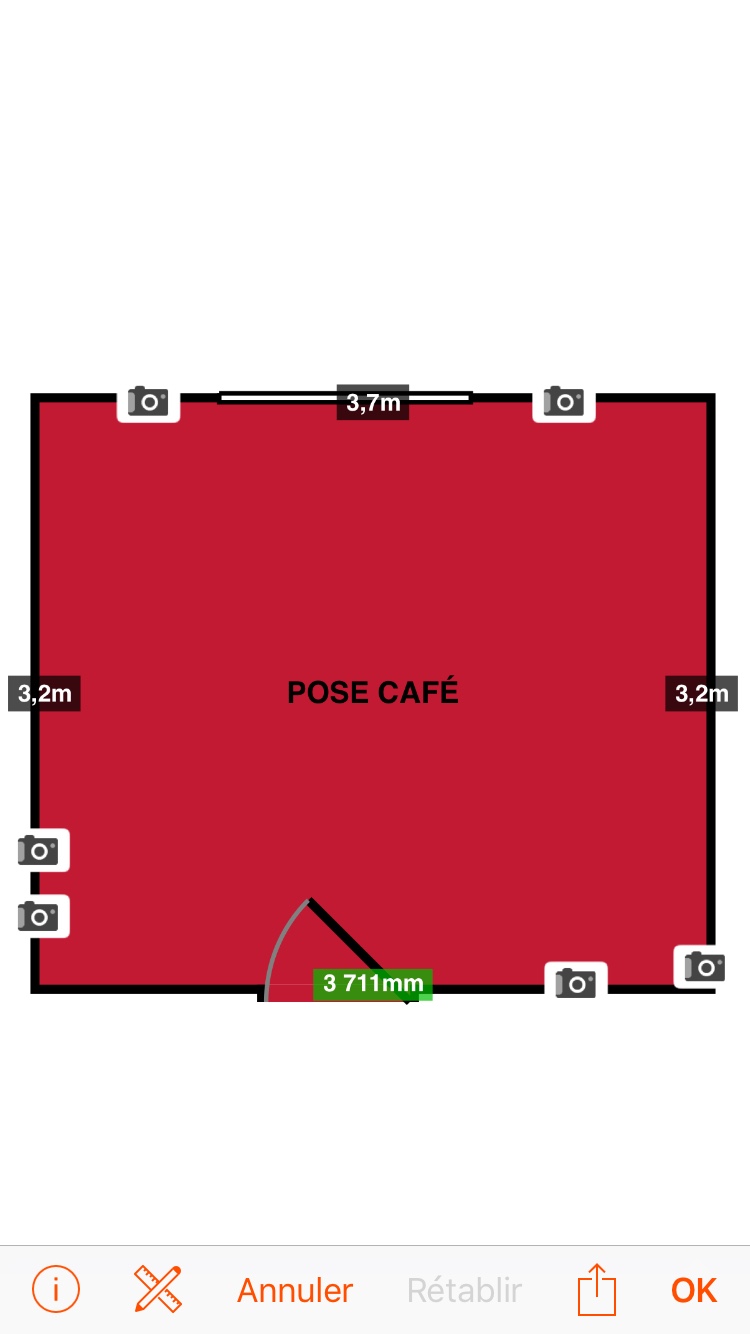

Une fois l’application lancée, il vous suffit de placer votre téléphone contre les murs de la pièce afin d’obtenir une vue en plan coté, puis de passer de pièce en pièce pour avoir l’ensemble du bâtiment.

vous repérez les portes, les fenêtres, avec leur sens d’ouverture, les cloisons et les abouts de cloison et le tour est joué ! Procédez pièce par pièce, puis par niveau et obtenez les plans complets de votre bâtiment. Pour être précis, il faut préciser la position de votre téléphone.

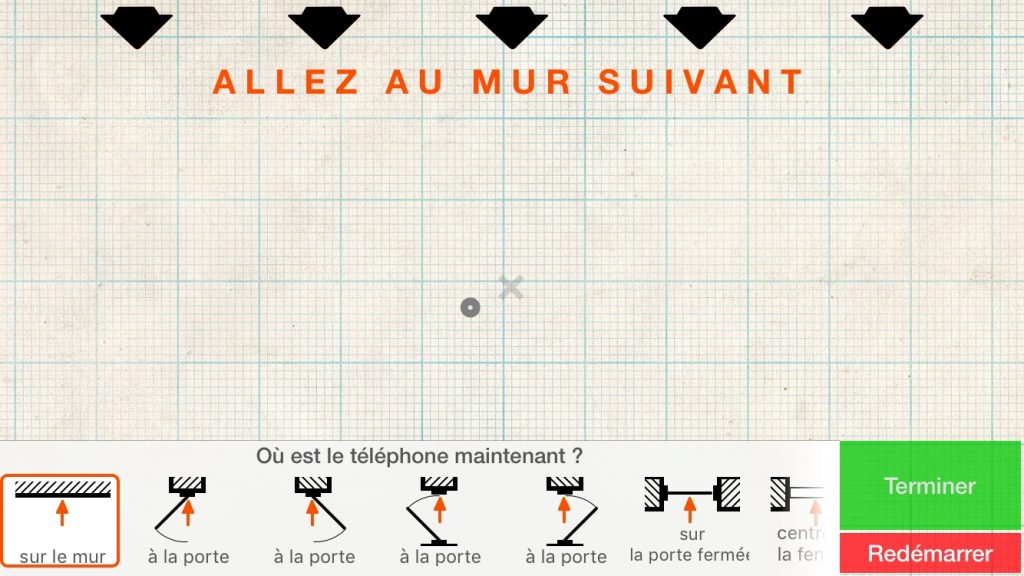

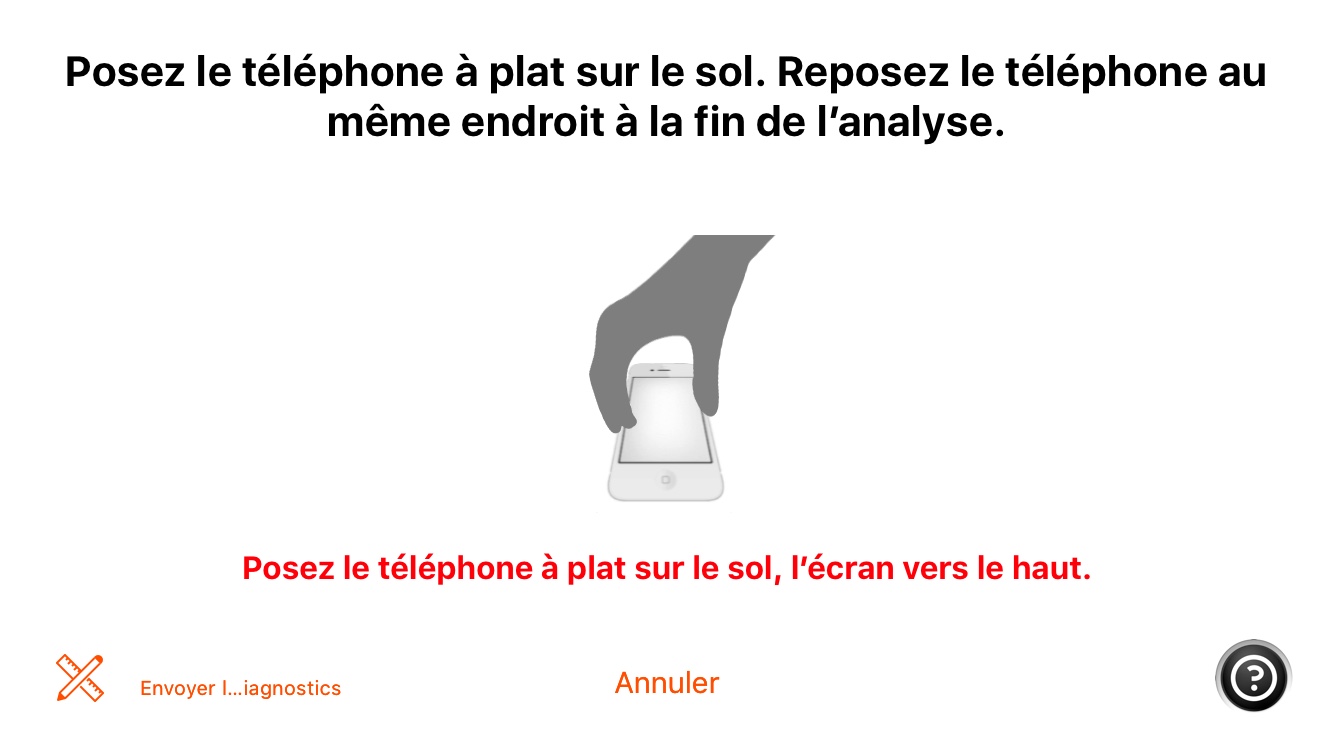

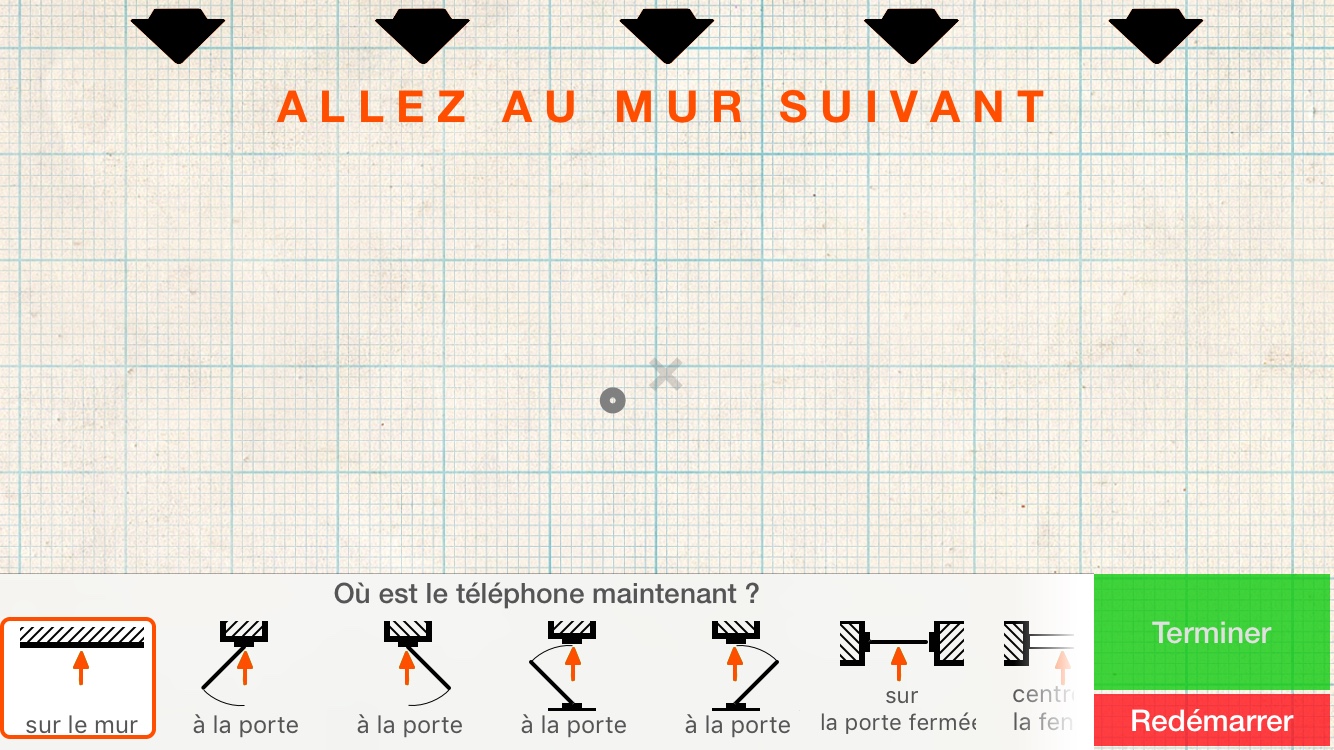

réalité augmentée - Choix du positionnement du smart phone

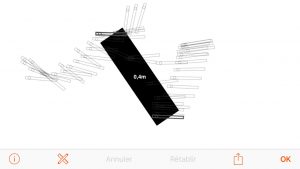

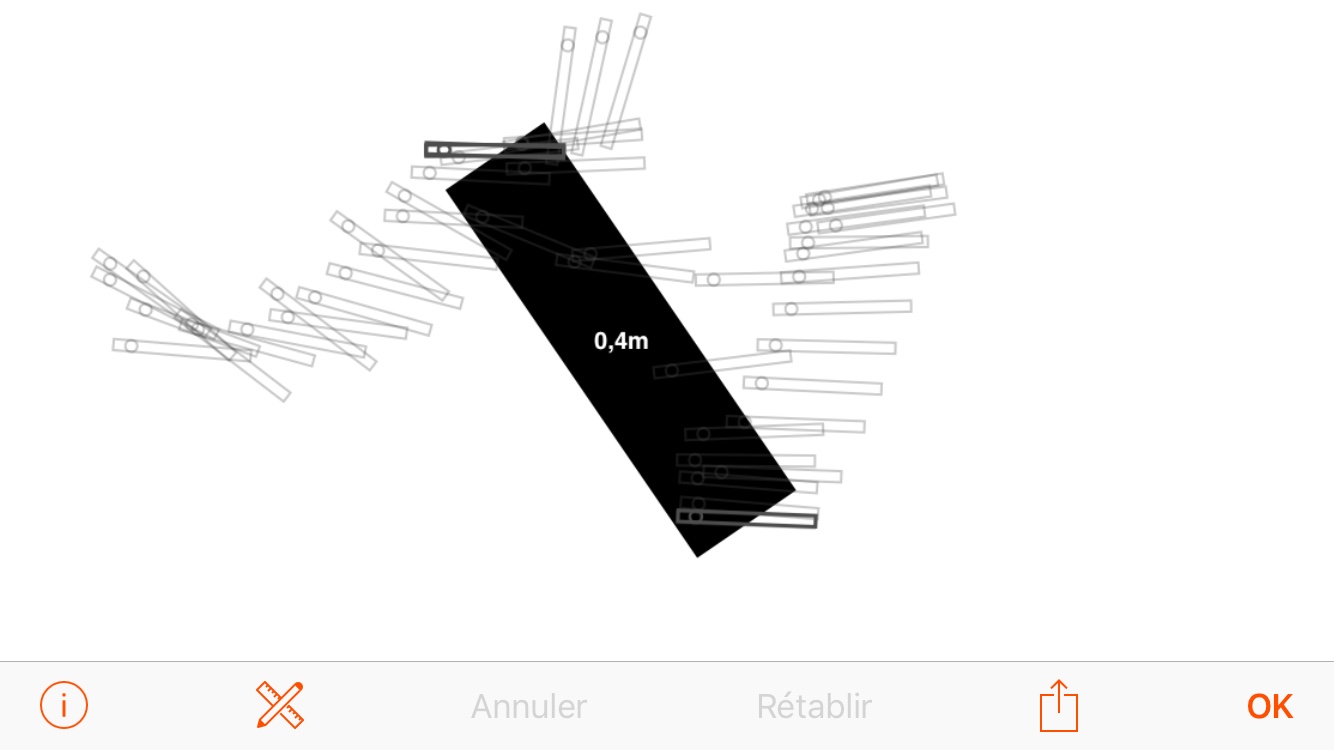

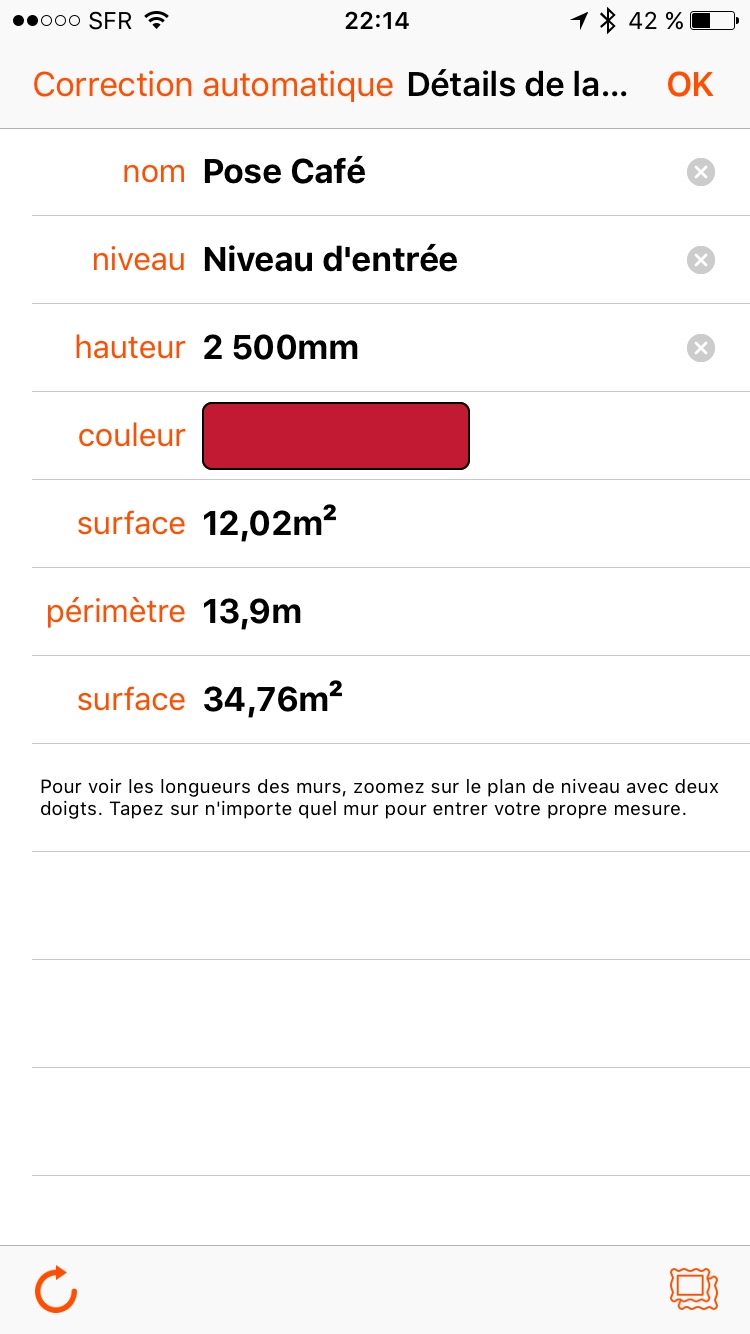

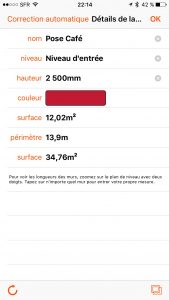

Ecran de controle

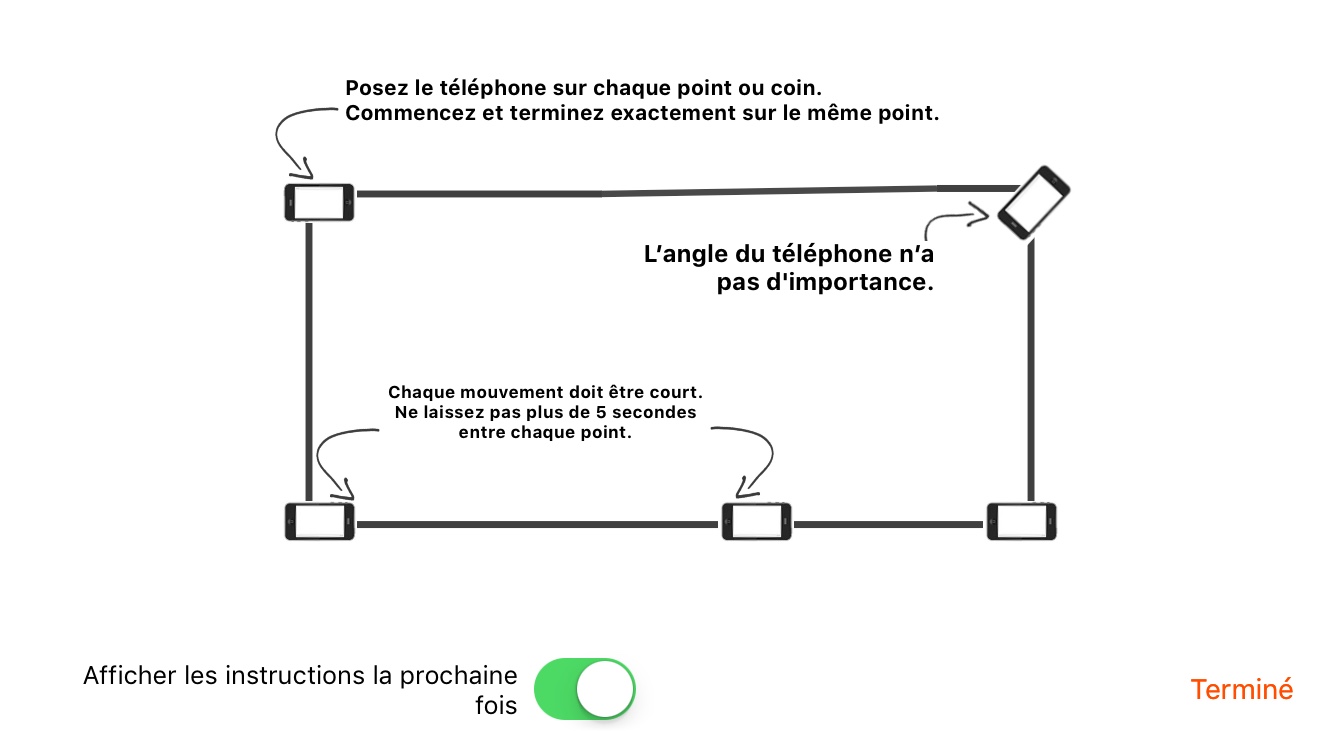

Vous pouvez avoir une aide tutorielle tout au long de votre relevé. L’application enregistre les déplacements de votre téléphone et prends une photo à chaque points du relevé…alors souriez !

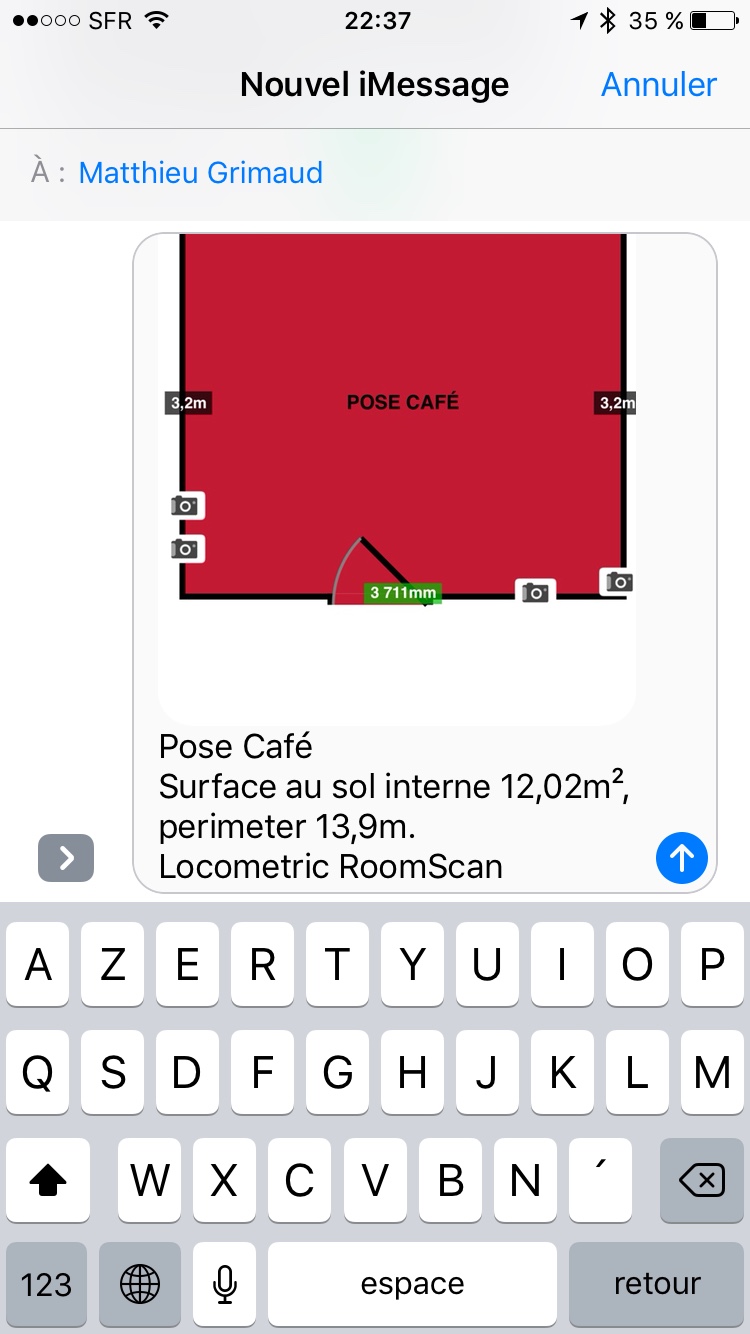

Les données sont exportables en DXF, PDF, FML, CSV, ou MTPIX, ou tout simplement transférées par mail, texto, menssenger ou tout autre outil de transfert de données.

réalité augmentée

La seconde, Bloc in Bloc (ils créent l’application pour votre chantier)

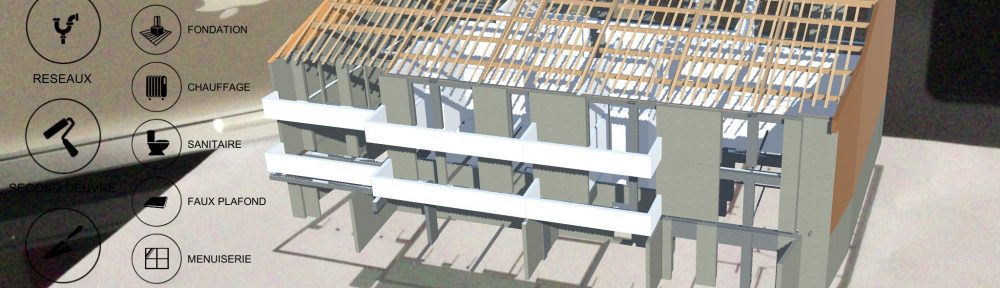

ou comment visualiser un plan papier 2D (ou sur écran) en 3D ou plus exactement en maquette numérique renseignée. Une belle transition du papier au numérique.

Bienvenu dans la réalité augmentée !

réalité augmentée

Capture d’écran de la tablette.

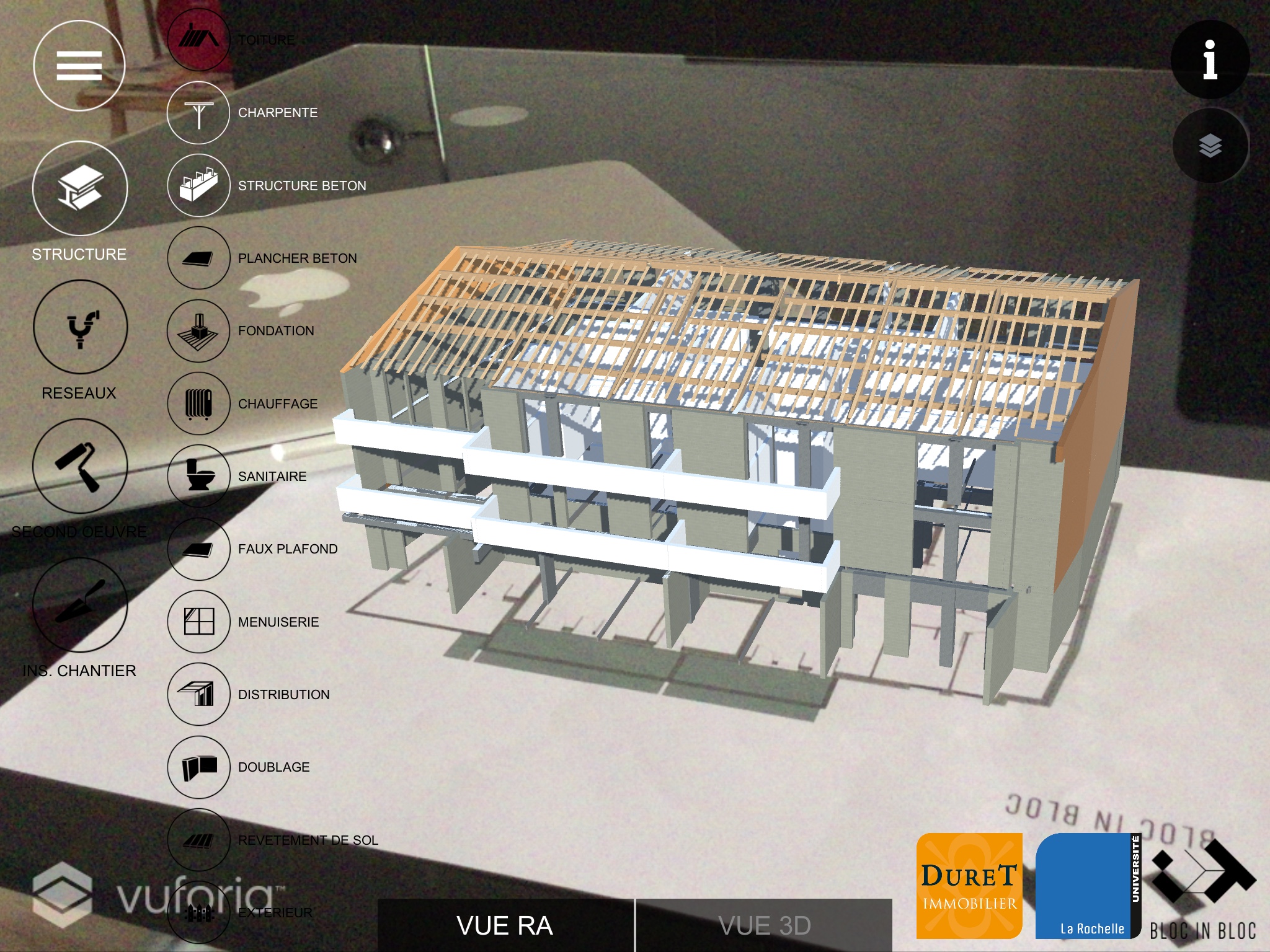

Réalité augmentée - Toutes les options s'affichent sur la gauche de l'écran

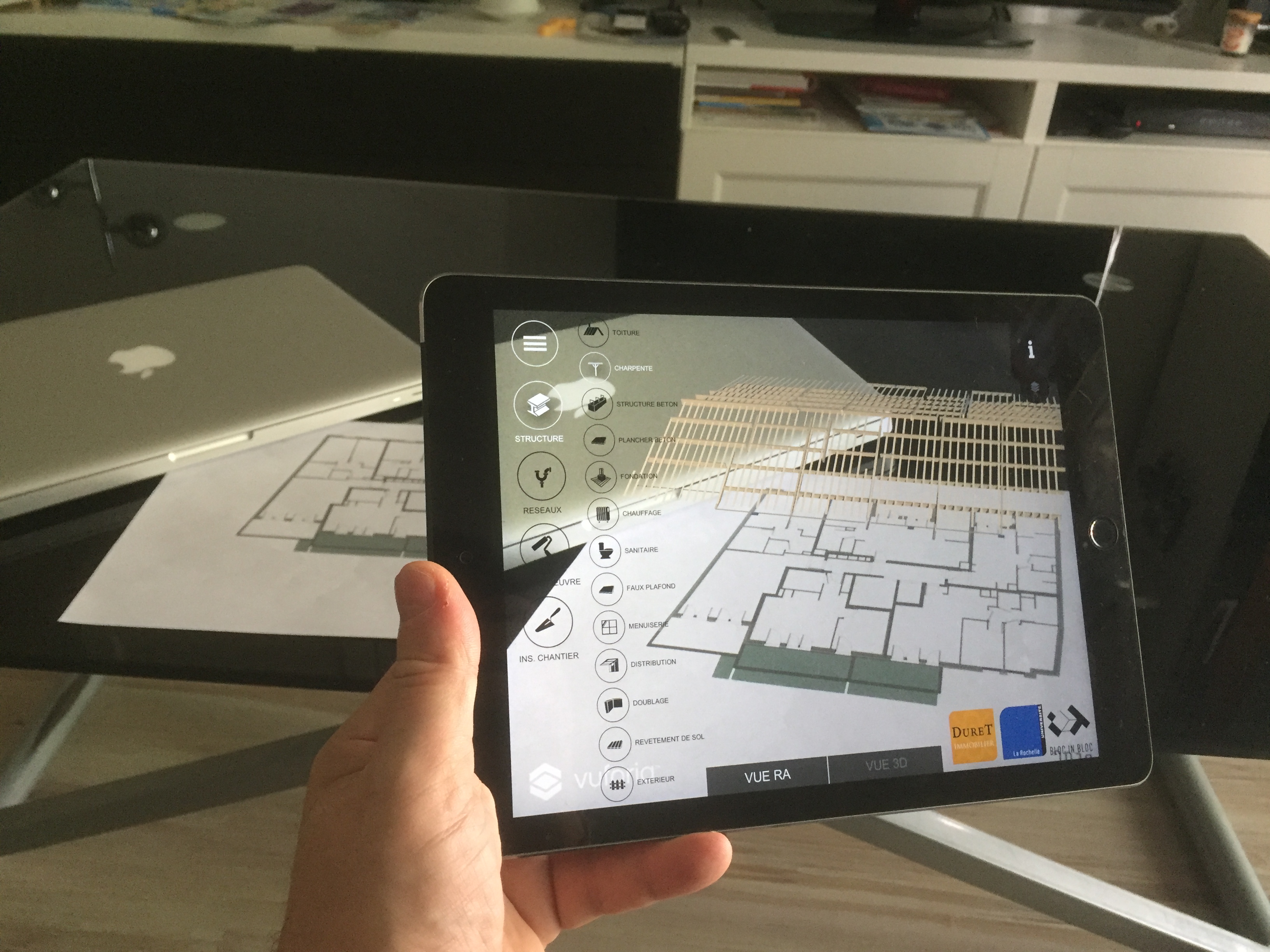

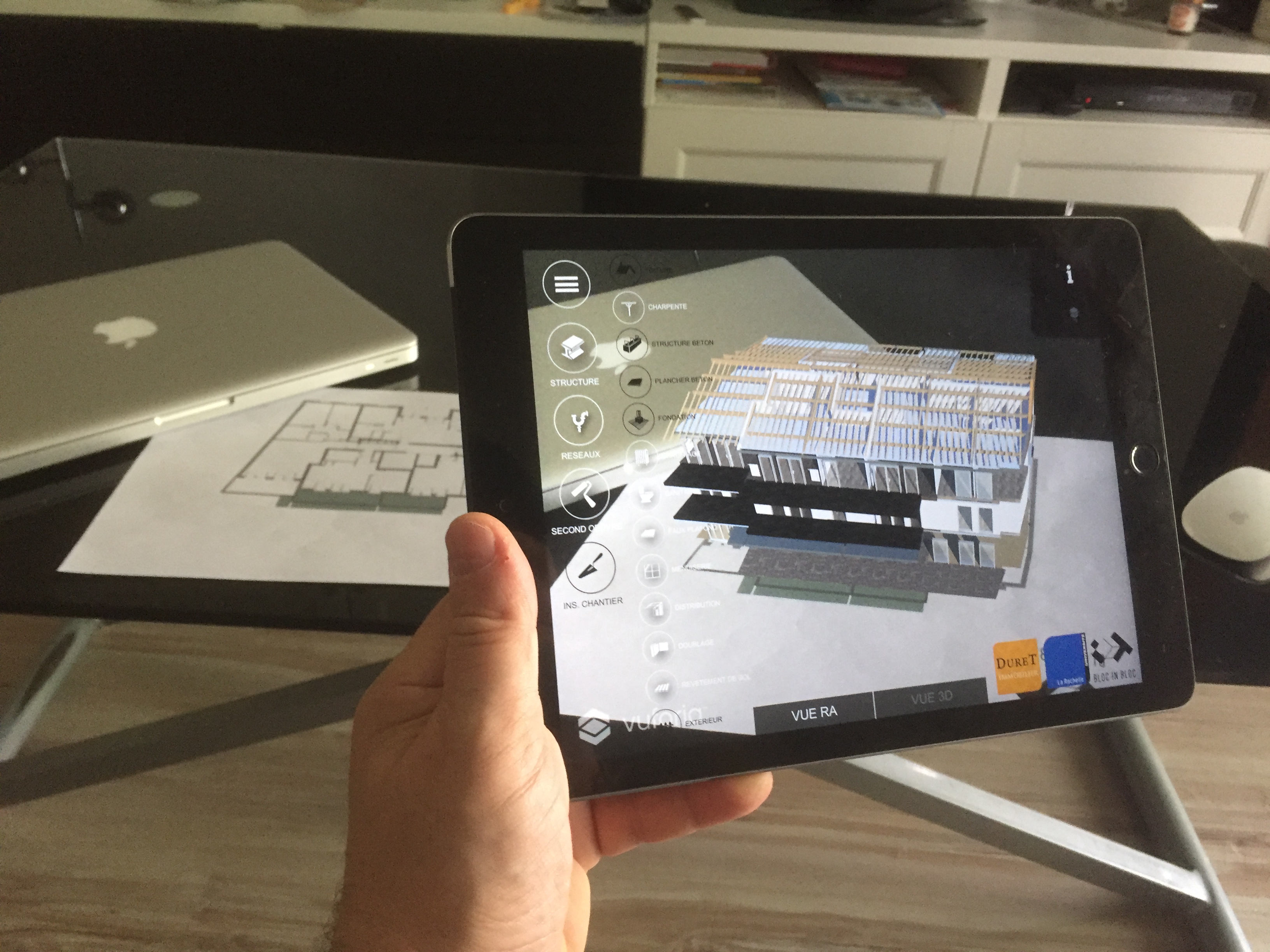

Vue d’ensemble : le plan papier est posé sur la table, la caméra de la tablette permet d’obtenir la maquette numérique à l’écran.

IL suffit de télécharger le marqueur de réalité augmentée correspondant, puis en le plaçant devant la caméra de votre téléphone ou tablette, le menu apparaît ainsi que les infos concernant le bâtiment. Vous avez donc accès à l’ensemble des éléments permettant l’exécution du chantier. Vous pouvez zoomer sur un détail ou avoir la vue d’ensemble.

réalité augmentée

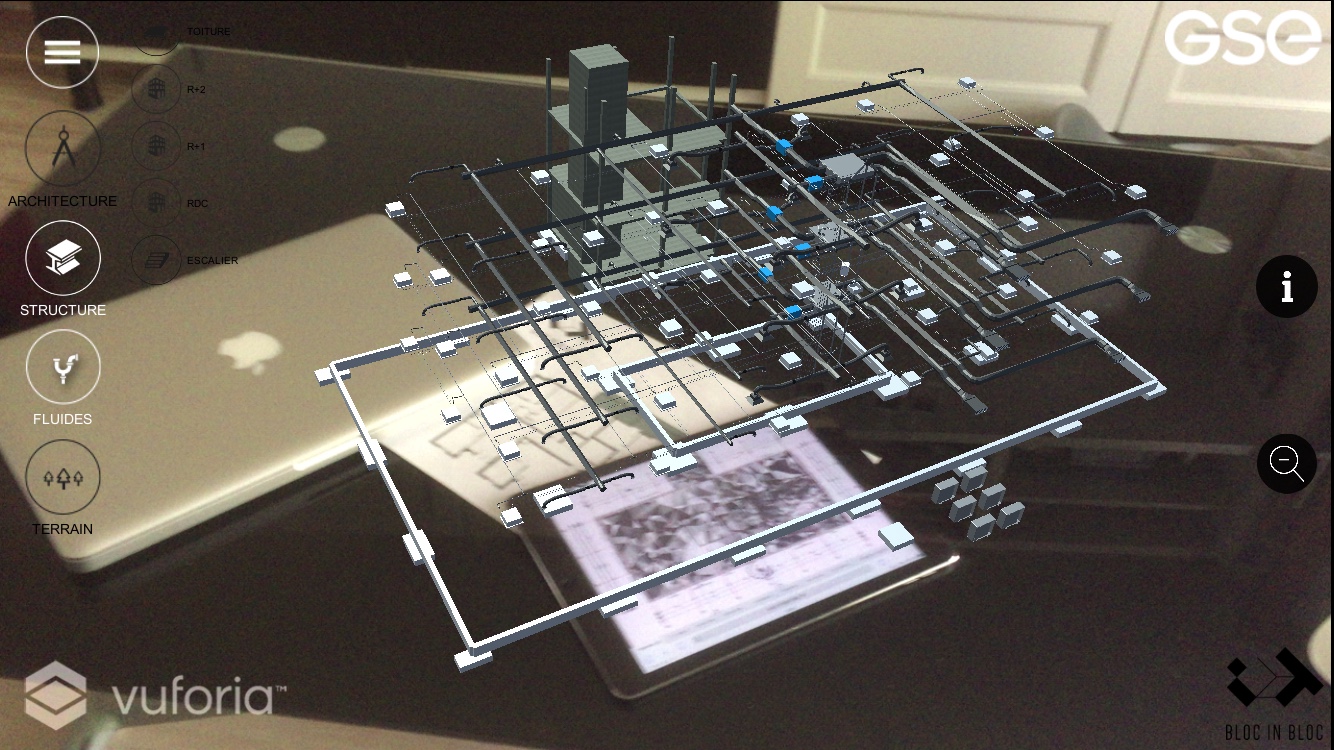

Zoom sur fondations et réseaux du plan affiché sur l’iPad.

Vous pouvez sélectionner uniquement certains éléments (structure, réseaux, charpente,…).

réalité augmentée

Sélection de la charpente.

réalité augmentée

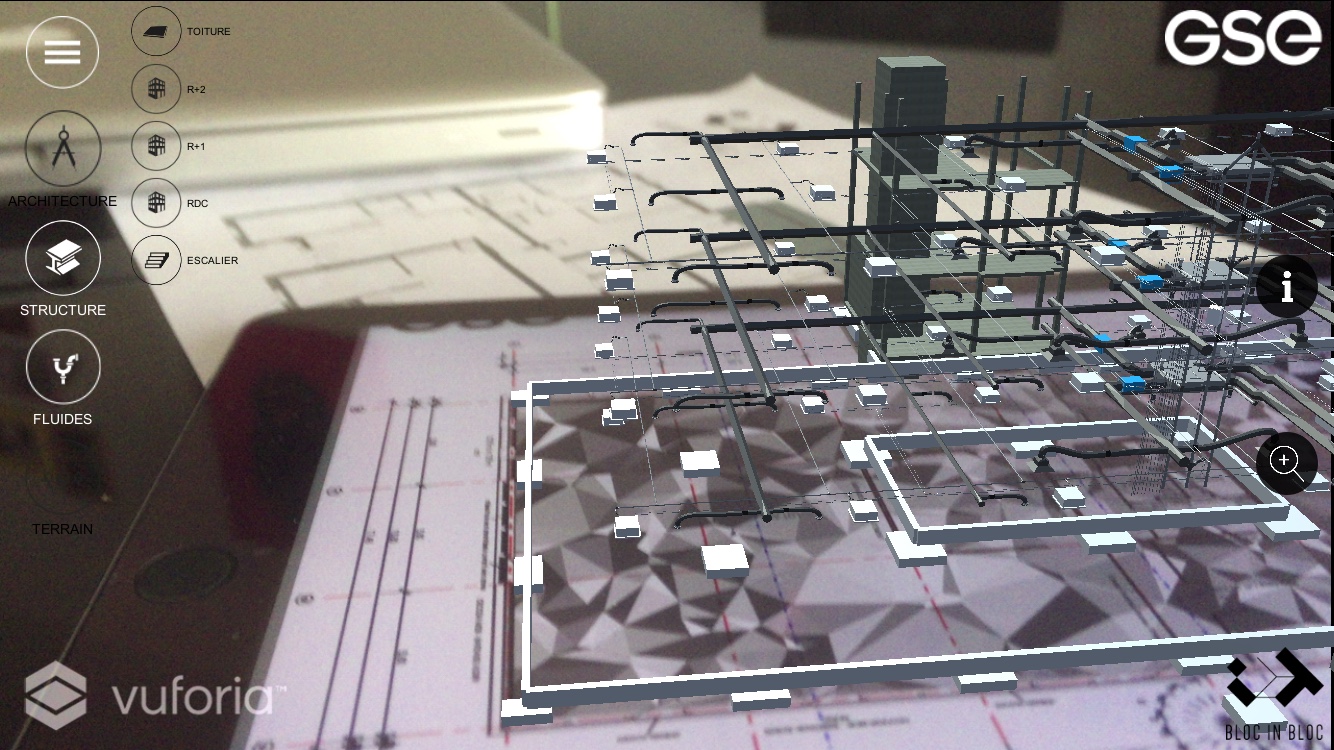

Capture d’écran de l’iPhone qui lit les informations du plan sur l’iPad (sélection des fondations et des réseaux).

En phase exécution, vous utilisez encore vos plans papier, pour combien de temps encore?!!
Attention ! Une fois que vous les aurez essayées, vous aurez du mal à vous en passer !
Évidement, il y en a d’autres qui feront peut-être l’objet de futur billet.
